Pantalla de pel·lícula de cristall LED d'alta transparència

La pantalla de pel·lícula de cristall LED altament transparent adopta una tecnologia de visualització transparent avançada, que garanteix una transmissió de la llum ultra-elevada alhora que presenta un efecte d'imatge brillant i viu. El seu disseny prim i flexible es pot enganxar a murs cortina de vidre, finestres i altres escenes, aconseguint una "instal·lació invisible", sense afectar la il·luminació i combinar la bellesa tecnològica. És adequat per a venda al detall-de gamma alta, sales d'exposicions de marques, publicitat d'aeroports i altres escenes per crear una experiència visual impactant.

Característica i avantatge

Ultra-instal·lació flexible i lleugera
Nanomaterials polimèrics:S'utilitzen materials nanocomposts de poliuretà (gruix 0,3-0,5 mm), la densitat és només 1/5 dels materials PCB tradicionals, combinats amb tecnologia de substrat flexible (com el substrat PET), per aconseguir un gruix de nivell mil·límetre.
Pes lleuger: Les pantalles LED tradicionals requereixen suports metàl·lics (uns 15 kg/m²), mentre que les pantalles de pel·lícula de cristall redueixen el pes en més d'un 70% gràcies al disseny lliure de caixa-(menys o igual a 2 kg/m²).
Instal·lació flexible:Els xips LED s'embalen directament en circuits flexibles (com ara envasos flexibles COB), amb un radi de flexió de fins a 10 cm, adequats per a superfícies corbes amb R superior o igual a 30 cm.

Alta transmissió de la llum, il·luminació natural
Disseny buit de nivell-micras:Pas de píxel del LED 1,5-3 mm, àrea de transmissió de la llum espai superior o igual al 80%
Capa conductora transparent:utilitzant elèctrodes d'òxid d'estany d'indi (ITO) o nanofils de plata, transmitància de la llum > 85%, resistència <10Ω/sq, conductivitat d'equilibri i transmitància de la llum.
Cas mesurat:Després d'instal·lar-se en un mur cortina de vidre a Xangai, la il·luminació interior només es redueix un 8% (les pantalles tradicionals es redueixen un 50% +).

Alta brillantor i àmplia gamma de colors
Brillantor:Flip-xip + ànode reflectant-alt s'utilitza per augmentar l'eficiència de la llum en un 30% i la brillantor mesurada arriba a 2000-4000 nit
Gamma de colors:La tecnologia de pel·lícula de millora de punts quàntics (QDEF) amplia la longitud d'ona de la llum vermella fins a 630 nm, cobrint el 92% de la gamma de colors DCI-P3 (NTSC 110%).
Adaptació ambiental:Sensor de llum-integrat, ajusta automàticament la brillantor al rang còmode de l'ull humà (2000-4000 nit).

Estalvi d'energia, protecció del medi ambient, llarga vida

Consum d'energia:algorisme dinàmic d'estalvi d'energia (com la tecnologia de modulació de freqüència PWM), consum d'energia en espera<0.5W/m² (traditional screen about 2W/m²).

Vida:La temperatura de la unió del xip LED es controla per sota dels 60 graus (pantalla tradicional de 80 graus), retardant la decadència de la llum (vida L70 100.000 hores).

Protecció del medi ambient:La soldadura lliure-de plom (aliatge Sn-Ag{-Cu) té la certificació SGS (contingut de metalls pesants<100ppm).

Àmplia gamma d'escenaris d'aplicació
Exhibició comercial:El cas de Beijing SKP mostra que el percentatge de clics-d'entrada dels anuncis va augmentar un 40% (recollida de dades interactives de pantalla transparent).
Disseny escènic i escènic:La Gala del Festival de Primavera de CCTV 2024 utilitza pantalles flexibles, que es dobleguen i s'instal·len sobre una estructura cilíndrica amb un diàmetre de 2 m.
Centre de transport:Projecte de la terminal T3 de l'aeroport de Shenzhen, amb una exposició diària mitjana de més de 500.000 vegades i una taxa de fracàs de<0.1%/year.

Introducció als requisits del procés

Carcassa inferior de silicona + disseny de manteniment frontal magnètic
Material de silicona:Silicona líquida (duresa LSR 40-50 Shore A), resistència a la temperatura -40 graus ~ 200 graus, certificació ignífuga UL94 V-0, un 60% més lleuger que el PVC.
Instal·lació magnètica: Imant NdFeB (grau N50) força d'adsorció d'un punt superior o igual a 8 kg, amb disseny buit (flux magnètic 2000GS), garanteix una resistència a la pressió del vent superior o igual a 12 nivells (mesura de 60 m/s de velocitat del vent sense caure).
Eina de manteniment frontal:Eina especial de ventosa (valor de pressió negativa superior o igual a 0,6 MPa) per aconseguir la substitució del mòdul d'una-persona en 3 minuts (el manteniment tradicional posterior requereix el desmuntatge de les peces estructurals, que triga més de 30 minuts).

Baixa corrent i rendiment d'alta qualitat d'imatge
Calor baix: IC del controlador de corrent constant (com Macroblock MBI5124) corrent de treball Menor o igual a 2 mA/LED, temperatura de la unió del xip<50℃ (traditional solution >70 graus), la vida útil s'allarga 3 vegades.
Alt contrast:utilitzant LED de cara negra-(tecnologia d'embalatge de cola negra), el contrast s'augmenta a 10.000:1 (SMD convencional només és de 5.000:1).
Alta taxa de refresc: Tecnologia de modulació dual PWM + SPWM, la freqüència de refresc mesurada és de 3840 Hz (sense certificació de parpelleig) i la transició en escala de grisos és suau sota l'escala de grisos de 12 bits (ΔE<1,5).

Consistència de les perles de llum de filferro de coure National Star
Perles de llum SMD1010:Procés d'unió de filferro de coure (diàmetre del cable 0,8 mil), en comparació amb el filferro d'or, la conductivitat tèrmica augmenta un 20% i la desviació de la brillantor és<3% (industry standard 5%).
Color de tinta consistent:S'afegeix un nano-revestiment anti-reflectant a la superfície del LED (longitud d'ona 450-650 nm de reflectivitat<2%), and the black screen color difference ΔE <0.8.
Reproducció d'alta{0}definició: amb la tecnologia de correcció punt--punt per punt (certificació Calman), la precisió del color arriba a una cobertura de BT.2020 90%.

Gold Image PCB Immersió Procés d'or
Selecció del substrat: Tauler de fibra de vidre S1000-2 (valor Tg 180 graus), procés d'immersió d'or de 4 capes (gruix d'or superior o igual a 1 μm), control d'impedància ± 5Ω (estàndard de la indústria ± 10Ω).
Disseny anti-estàtic: La resistivitat del volum de la carcassa inferior de silicona és de 10^8Ω·cm i la protecció ESD arriba als 8kV (estàndard IEC61000-4-2).
Planitud magnètica: Matriu d'imants buits (espai de 15 mm) amb cargols d'ajustament -fins (precisió de 0,1 mm), l'ona corporal de la pantalla després de la instal·lació és<0.5mm/m².

Estructura de reforç de soldadura de columna de silicona + coure
Reforç estructural: La columna de coure (diàmetre 3 mm) i la PCB estan soldades per làser (tensió superior o igual a 50 N) i el parell de bloqueig del seient de ferro és d'1,2 N·m (dades mesurades de BOSS alemany).
Anti-deformació: Carcassa posterior de silicona en-emmotllament per injecció en motlle (taxa de contracció<0.1%), thermal deformation temperature 150℃ (ABS only 90℃), long-term use deformation <0.3mm.
Optimització de la força magnètica:Els imants N52 (flux magnètic d'un sol imant 2000GS) estan disposats en una matriu i la força d'atracció magnètica es distribueix uniformement (força de pelat mesurada superior o igual a 15 kgf/mòdul).

Especificacions

Àrees d'aplicació

Visualització interactiva del complex comercial - en finestres transparents
Requisits de l'escenari: els centres comercials-de gamma alta han d'equilibrar l'aparador i la il·luminació natural alhora que atrauen clients.
Solució:

La transmissió de la llum de la pantalla de pel·lícula de cristall LED és superior al 70%, la qual cosa manté la finestra transparent durant el dia i es converteix en una pantalla publicitària dinàmica a la nit;

Ultra-prim i flexible (gruix<3mm) can be directly attached to the glass for installation without damaging the building structure;

Cas: després que una botiga de luxe l'adoptés, el flux de clients nocturns va augmentar un 40% i la imatge tecnològica de la marca es va millorar significativament.

Automobile 4S store - experiència immersiva de personalització de models
Punt de dolor de l'escenari: els mètodes tradicionals d'exposició de cotxes no poden mostrar dinàmicament els canvis en el color/configuració de la carrosseria.
Coincidència tècnica:

La tecnologia de visualització corbada s'adapta perfectament al contorn del cos i realitza un canvi de color-en temps real de 360 ​​graus;

L'alta freqüència de refresc (3840 Hz) elimina el moiré de gravació i el màrqueting de la transmissió en directe/de vídeos curts és més efectiu;

Suport de dades: el temps de decisió de personalització del client s'escurça un 50% i el volum de difusió de les xarxes socials s'incrementa 3 vegades.

Museu/Museu de Ciència i Tecnologia--Sistema d'Interpretació Hologràfica de Relíquies Culturals
Limitacions tradicionals: les vitrines de vidre normals no poden realitzar la superposició d'informació dinàmica.
Aplicacions innovadores:
La resolució 8K restaura els detalls de les relíquies culturals i la tecnologia d'activació de RA fa que la interpretació-apuntant amb el dit;
El tractament anti-enlluernament garanteix la visibilitat en entorns amb molta llum i el consum d'energia és un 60% més baix que els LED tradicionals;
Efecte mesurat: després de l'aplicació en un museu provincial, el temps mitjà d'estada dels turistes es va ampliar de 8 minuts a 25 minuts.
Centre de conferències-de gamma alta: partició intel·ligent de vidre per a conferències
Demanda rígida d'escenari: cal canviar ràpidament entre el mode de privadesa i el mode de col·laboració digital.
Valor del producte:
Un -interruptor d'engegada-en mode transparent/atomitzat, convertit a l'instant en una pantalla de conferència d'angle de visió de 120 graus-;
El procés de laminació de nano-nivell aconsegueix 0 costures i admet l'escriptura tàctil de 20 punts;
Comentaris dels clients: l'eficiència de les sales de conferències corporatives multinacionals augmenta en un 70%, reduint la pèrdua de temps de canvi d'equip.
Aeroport/estació-de tren d'alta velocitat: pantalla d'informació de navegació intel·ligent
Punts de dolor de la indústria: la pantalla LED tradicional és pesada i afecta el flux de persones, i la pantalla LCD no és prou brillant.
Comparació d'avantatges:

La brillantor alta de 5000 nits no té por de la llum solar directa i la pantalla ultra-de 2 mm redueix l'ocupació del canal;

El disseny modular admet la instal·lació de la columna d'arc, reduint els costos de manteniment en un 45%;

Dades d'aterratge: després d'utilitzar-les en un mostrador de consultes de l'aeroport internacional, la taxa de vol perdut de passatgers va baixar un 18%.

Detalls de la instal·lació Precaucions

Tipus adhesiu de paret cortina de vidre
Escenaris aplicables: finestres de centres comercials, murs cortina de vidre de construcció, particions de la sala d'exposicions
Passos d'instal·lació:

Neteja de la superfície: utilitzeu un drap sense pols-i alcohol per netejar a fons la superfície del vidre i assegurar-vos que no hi hagi oli ni pols.

Mesura de posicionament: Marqueu la posició d'instal·lació al vidre segons el dibuix de disseny i calibreu amb un nivell.

Fixació de l'adhesiu:

La pantalla de pel·lícula de cristall inclou cola òptica transparent (cola OCA/3M) i el vidre s'enganxa després de treure la pel·lícula protectora.

Premeu lentament des d'un extrem per eliminar les bombolles (es pot utilitzar un rascador com a ajuda).

Connexió d'alimentació/senyal:

Cables ocults (connecteu el controlador i la font d'alimentació a través de la vora del vidre o el canal de cables pre-enterrat).

Si es tracta d'una pantalla transparent, presteu atenció a l'ocultació del cablejat.

Avantatges: no cal perforar forats, mantenir el vidre transparent; Desavantatges: la cola pot quedar-se després del desmuntatge posterior.

Tipus de marc magnètic
Escenaris aplicables: exposicions temporals, fons escènics, escenes desmuntables
Passos d'instal·lació:

Instal·leu pistes magnètiques: fixeu tires metàl·liques magnètiques (com ara ranures d'aliatge d'alumini + imants) a la paret o al marc.

Pantalla d'adsorció: la part posterior de la pantalla de pel·lícula de cristall està incrustada amb un mòdul magnètic, que està alineat amb la pista per a l'adsorció i la fixació.

Cablejat ràpid: connecteu l'alimentació i el senyal a través de la ranura oculta del cable a la pista magnètica.

Avantatges: fàcil de desmuntar i reutilitzable; Desavantatges: la pista s'ha d'-instal·lar prèviament.

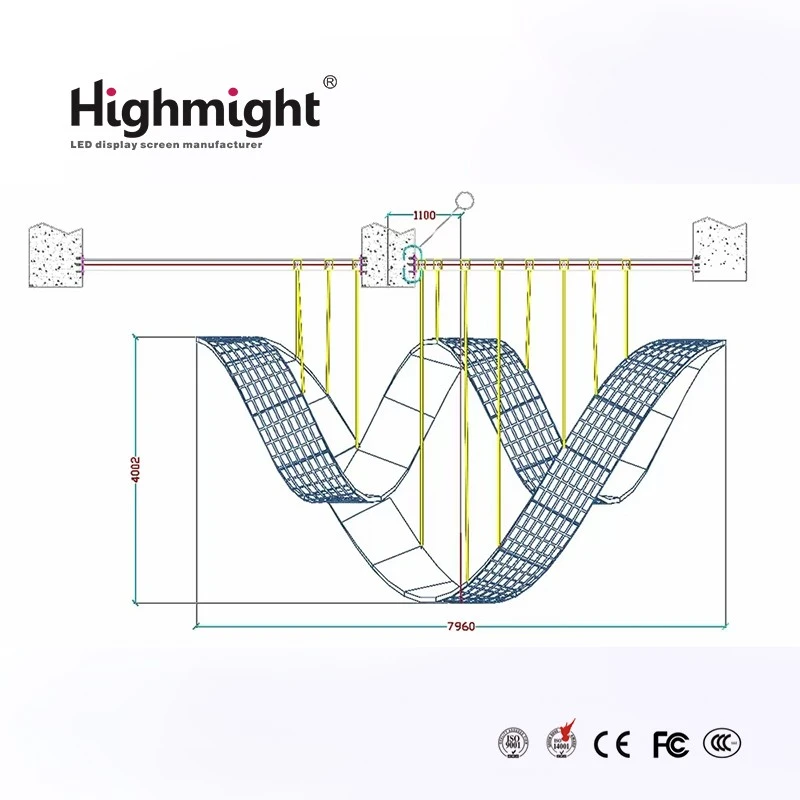

Tipus de suspensió (corda/fil de pesca transparent)
Escenaris aplicables: atri comercial, instal·lació artística, efecte de suspensió
Passos d'instal·lació:

Reforç superior: instal·leu els elements de subjecció penjants al sostre o a l'estructura d'acer.

Pantalla de suspensió:

Utilitzeu un fil de pesca transparent o una corda fina per passar pel forat de fixació de la vora de la pantalla de pel·lícula de vidre.

Ajusteu la longitud per assegurar-vos que la pantalla estigui anivellada (es requereix una suspensió de diversos-punts per evitar tremolors).

Cables ocults: el cable d'alimentació es dirigeix ​​al llarg del cable de suspensió o s'utilitza una font d'alimentació sense fil (es requereix un disseny especial).

Avantatges: suspensió visual forta; Inconvenients: cal tenir en compte la càrrega-resistència al vent i al vent (es requereix un reforç per a l'ús a l'exterior).

Instal·lació incrustada

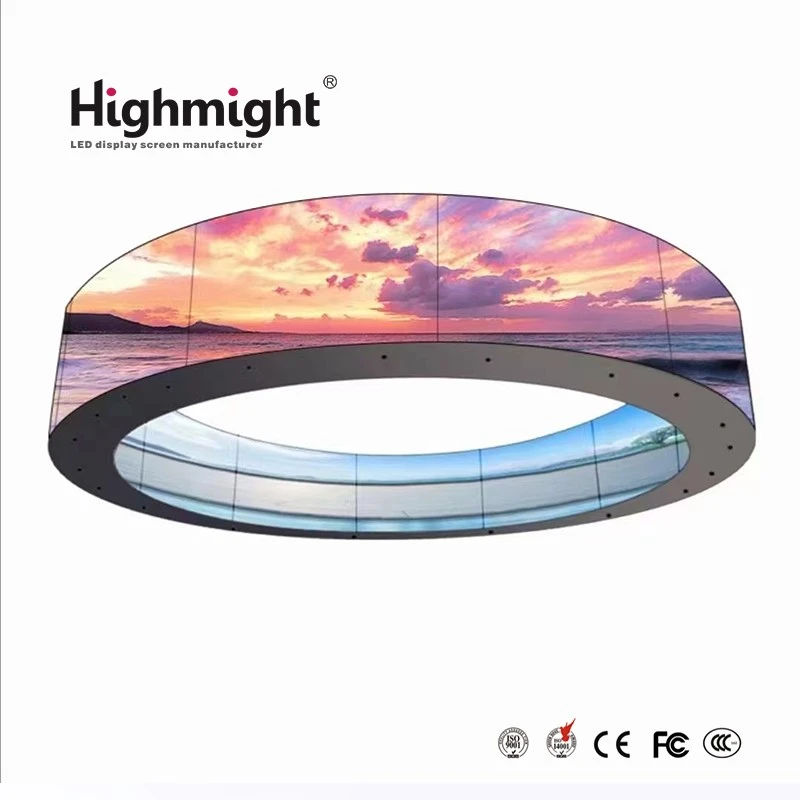

Escenaris aplicables: decoració personalitzada (com ara parets corbes, cilindres)
Passos d'instal·lació:

Ranurat: reserva ranures per a la pantalla de film de cristall a la superfície decorativa (acrílic, fusta, etc.).

Fixació estructural: utilitzeu clips o silicona per incrustar la pantalla a la ranura per garantir les vores sense costures.

Tractament de dissipació de calor: si la pantalla genera molta calor, cal afegir forats de dissipació de calor o microventiladors a la part posterior.

Avantatges: integrat i bonic; Inconvenients: l'estructura s'ha de personalitzar prèviament.

Paviment de rajola/terra
Escenaris aplicables: pantalla interactiva de rajola, terra de l'escenari
Passos d'instal·lació:

Reforç de la base: el sòl ha de ser pla i col·loquen suports metàl·lics o coixinets a prova d'humitat-.

Tractament impermeable: s'afegeixen anells de goma impermeables o segelladors quan s'utilitzen a l'aire lliure.

Protecció de càrrega: la superfície està coberta amb vidre temperat o capa protectora acrílica (es requereix una gran transmissió de la llum).

Avantatges: alta càrrega-i resistent al trepitjat; Inconvenients: alt cost d'instal·lació.

Notes
Adaptabilitat ambiental:

Per a la instal·lació a l'exterior, s'ha de seleccionar un nivell de protecció IP65 o superior per evitar temperatures elevades directes.

Quan enganxeu vidre, presteu atenció a la temperatura ambient (es recomana 10-30 graus).

Font d'alimentació i senyal:

L'alimentació d'una font d'alimentació d'un-punt únic no supera el límit de la pantalla i es requereix una placa HUB per a la transmissió de llarga-distància.

Es recomana reservar línies de seguretat per a línies de senyal (com ara HMDI/USB).

Confort de manteniment:

El disseny magnètic o a pressió-facilita la substitució dels mòduls més endavant.
